LH10-V01-4A系列VGA分配器可以將某一路高解晰度的計算機信號分配到多臺顯示終端，使用標準的VGA電纜直接與計算機視頻卡連接。適用于小型系統的計算機視頻的傳輸應用，如教室、培訓設施和會議室等。

獨立的VGA信號輸入輸出；采用15針HD母接口支持各種RGB、VGA、信號源；滿載的高帶寬350MHz(-3dB)；采用高帶寬芯片，高性能的圖像處理及信號長矩離傳輸失真增益補償技術；采用數字同步識別處理技術，圖像輸出更加穩定可靠；全貼片SMD工藝，特有的ESD靜電保護技術；支持信號時序重整，完美顯示1920×1080P高清圖像；安裝簡單，即插即用。

技術參數：

帶寬	350MHz(-3dB),滿載
增益	0dB
分辨率	支持2048×1536
微分增益誤差	0.1%,3.58-4.43MHz
亮色度干擾	-55dB@10MHz， -40dB@100MHz
微分相位I/0S	<1.28度，3.58MHz
微分相位誤差	0.1度,3.58-4.43MHz
同步信號輸入/輸出類型	TTL
輸入電平	0V～5.0Vp-p
輸出電平	TTL5Vp-p
輸入阻抗	510Ω
輸出阻抗	75Ω
極性	正或負（與輸入一致）
視頻輸入
信號類型	VGA計算機信號
連接器	三排15孔D-Sub型
信號強度	0.7Vp-p：VGA（電腦信號）； 0.3Vp-p：R-Y與B-Y成分視頻、S-video
小電平	0.5Vp-p
大電平	1.0Vp-p
阻抗	75Ω
回波損耗	-30Db@5MHz
視頻輸出
信號類型	VGA計算機信號
連接器	三排15孔D-Sub型
輸出電平	2.0Vp-p
阻抗	75Ω
回波損耗	<-30Db@5MHz
直流補償	大±5mV
功耗	5W
電源格式	DC9V

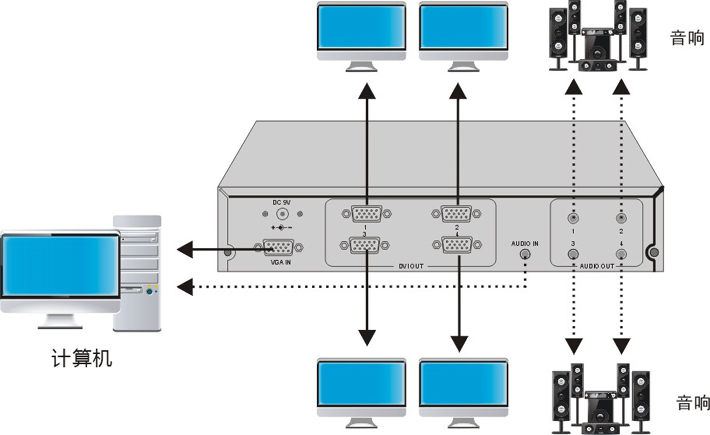

系統示意圖：
