16進16出VGA視頻矩陣切換器是為計算機顯示信號而設計的全交叉高清矩陣設備。具有RS-232通訊接口和網絡接口，方便與電腦、遙控器或各種遠端控制設備連接。產品廣泛用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合；

產品特點：
● 采用新32位ARM內嵌式處理器；
● 采用高帶寬高分辨率芯片，具有長線驅動功能；
● 采用信號長距離傳輸失真增益補償技術；
● 采用可編程邏輯陣列電路（CPLD），性能更穩定；
● 采用矩陣式中文顯示屏，全中文顯示工作狀態；
● 內置9組個輪循切換功能，能任意設定間隔時間和通道；
● 內置定時切換功能，能任意設定時間和通道；
● 內置9個場景控制存儲模式；
● 兼容市場所有同類產品的代碼和指令；
● 特有TCP/IP網絡控制管理功能，能通過以太網控制；

產品選型：

產品型號	產品參數
LH60-VGA16-1	16進1出矩陣切換器，15HD母接口，350MHZ, 面板/RS-232控制/紅外遙控器。
LH60-VGA16-2	16進2出矩陣切換器，15HD母接口，350MHZ, 面板/RS-232控制/紅外遙控器。
LH60-VGA16-4	16進4出矩陣切換器，15HD母接口，350MHZ, 面板/RS-232控制/紅外遙控器。
LH60-VGA16-4M	16進4出矩陣切換器，15HD母接口，500MHZ, 面板/RS-232控制/紅外遙控器。
LH60-VGA16-4A	16進4出矩陣切換器，15HD母接口，350MHZ, 面板/RS-232控制/紅外遙控器。音頻非平衡立體聲，RCA接口。
LH60-VGA16-8	16進8出矩陣切換器，15HD母接口，350MHZ, 面板/RS-232控制/紅外遙控器。
LH60-VGA16-8M	16進8出矩陣切換器，15HD母接口，500MHZ, 面板/RS-232控制/紅外遙控器。
LH60-VGA16-8A	16進8出矩陣切換器，15HD母接口，350MHZ, 面板/RS-232控制/紅外遙控器。音頻非平衡立體聲，RCA接口。
LH60-VGA16-16	16進16出矩陣切換器，15HD母接口，350MHZ, 面板/RS-232控制/紅外遙控器。
LH60-VGA16-16M	16進16出矩陣切換器，15HD母接口，500MHZ, 面板/RS-232控制/紅外遙控器。
LH60-VGA16-16A	16進16出矩陣切換器，15HD母接口，350MHZ, 面板/RS-232控制/紅外遙控器,音頻非平衡立體聲，RCA接口。
LH60-VGA16-16MA	16進16出矩陣切換器，15HD母接口，500MHZ, 面板/RS-232控制/紅外遙控器,音頻非平衡立體聲，RCA接口。

技術參數：

VGA視頻
帶 寬	500MHz (-3dB),滿載
串 擾	-60dB @10 MHz， -39dB @100 MHz
切換速度	200 ns（長時間）
VGA視頻輸入
接 口	15-pin HD 母接口
小/大電平	模擬信號: 0.5V ~ 2.0V p-p
信號強度	1V p-p
S/N	大于或等于65dB
阻 抗	75 歐姆
回波損耗	-30dB@5MHz
水平頻率響應	15 kHz ~ 145 kHz
垂直頻率響應	30 Hz ~ 170 Hz
大直流偏置誤差	15mV
VGA視頻輸出
接 口	15-pin HD 母接口
小/大電平	0.5V ~ 2.0V p-p
阻 抗	75 歐姆
回波損耗	-30dB@5MHz
直流補償	大±5mV
VGA同步信號
輸入電平	0.5V- 5.0V p-p,: 4.0V p-p 正常
回波損耗	-30dB@5MHz
輸入阻抗	510歐姆
輸出阻抗	75 歐姆
大傳輸延時	水平:90ns 垂直:160ns
大上升/下降時間	4ns
極 性	正或負（與輸入完全一致）
RS-232控制接口
串行控制接口	RS-232, 9-針母 D型 接口
波特率與協議	波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位
串行控制口結構	2 = TX, 3 = RX, 5 = GND
以太網控制接口（選配）
以太網控制接口	RJ-45母接口
以太網控制協議	TCP/IP
以太網控制速率	自適應10M或100M,全雙工或半雙工
無線WIFI技術參數
無線標準	IEEE9=802.11b/g/n
無線頻率范圍	2.412GHZ~2.484GHZ
無線發射功率	802.11b:+16 +/-2dBm(@11Mbps);802.11g:+14 +/- 2dBm(@54Mbps);802.11n:+13 +/-2dBm(@HT20,MCS7)
WIFI接受靈敏度	802.11b: -93dBm(@11Mbps,CCK);802.11g: +85dBm (@54Mbps,OFDM);802.11n: +82dBm(@HT20,MCS7)
無線網絡類型	STA/AP/STA+AP
WIFI安全機制	WEB/WPA-PSK/WPA2-PSK
WIFI加密類型	WEP64/WEP128/TKIP/AES
規格
電 源	100VAC ～ 240VAC, 50/60 Hz
溫 度/濕 度	儲存、使用濕度:10% ～ 90%/儲存、使用溫度: -20°～ +70°C

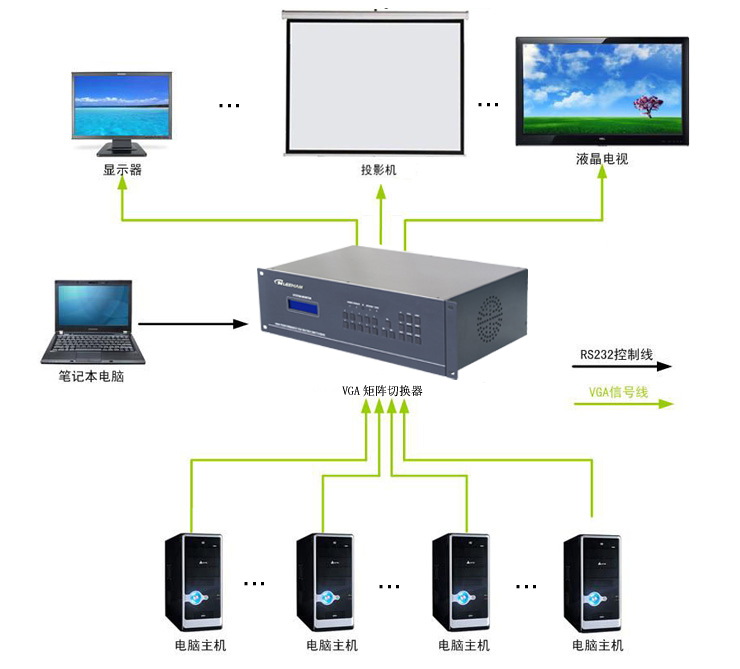

系統示意圖：

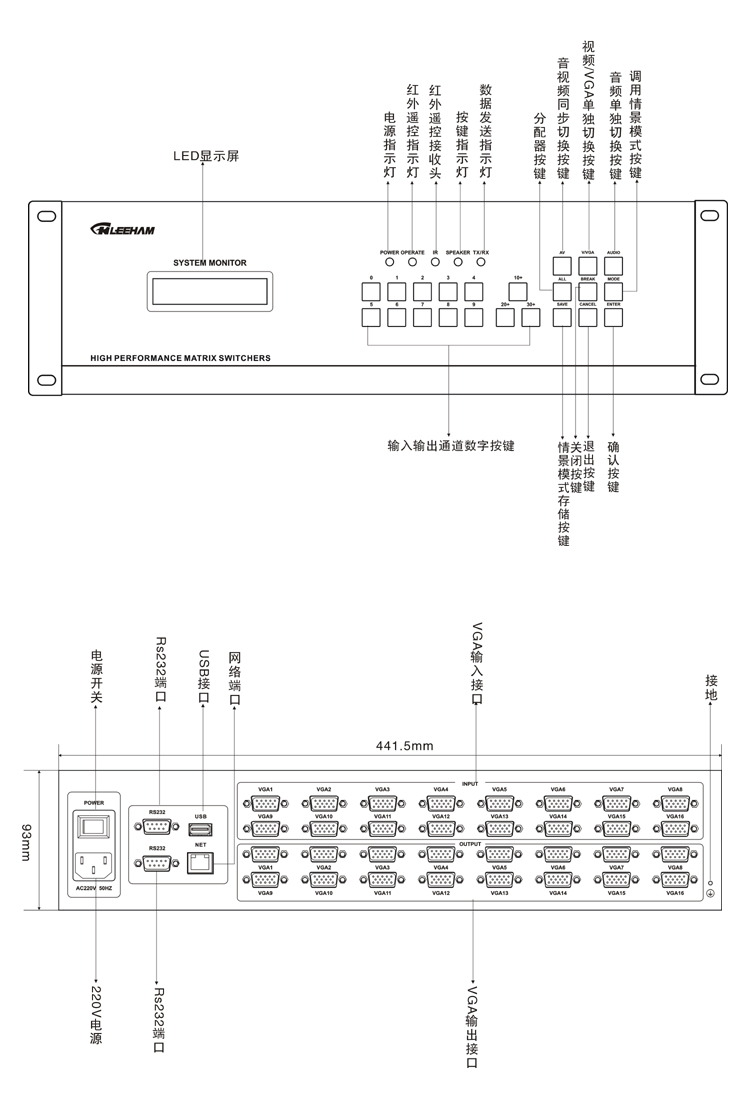

面板圖：
