4進4出HDMI矩陣切換器是一款傳輸HDMI視頻信號的矩陣切換設備，支持HDCP 1.3、與及DVI 1.0協議。支持12位色深的所有HDTV分辨率包括108p/60，以及高達1920X1200的PC的分辨率。對長距離的HDMI電纜進行補償，減少所需附加的輸入信號處理設備數量。此矩陣能夠出色的將HDMI視頻及多路數字音頻信號通過HDMI線傳輸到顯示設備上。產品廣泛應用于大屏幕顯示工程、多媒體教學、報告廳、軍事指揮控制中心、交通監控、酒店、多媒體會議室、影音展示廳等場合。
LH60-HDMI4-4數字矩陣采用新型的LCD面板顯示和輕觸式按鍵確保狀態顯示更加直觀，更加合理，設備操作更加簡便。采用液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，直觀方便。

產品特點：
● 支持Android、IOS等不同操作系統的智能平板、手機APP控制，使用智能平板、手機直接通過無線的方式實現信號源選擇、切換、預案調用等操控。填補了音視頻行業針對智能平板、手機無法直接通過無線的方式來控制整個項目的需求空缺。
● 采用高速數字交換技術，信號總線頻率高達25G，完美解決串擾、重影與拖尾現象。100%真實重現輸入信號的視頻效果；
● 智能識別不同的輸入輸出板卡，在熱插拔過程中自動關閉和打開板卡電源，防止電源對板卡的沖擊損壞。
● 模塊化的設計, 可支持系統處理模塊的熱插拔，設備主控CPU支持熱備份，雙備份冗余電源支持電源熱備份、風扇等模塊隨意更換。
● 可聯動控制前端會議球，高速球。
● 多種不同的預案可滿足不同客戶的要求。
● 設備面板液晶實時顯示設備的運行狀態和溫度信息。
● 具有網絡搜索和無線搜索功能。
● 具有WiFi、APP和路由模式。
● 網絡支持C/S和B/S二種模式。
● 可通過web瀏覽器控制。
● 支持HDCP管理，兼容DVI 1.0和HDMI 1.4；
● 內置EDID（擴展顯示標識數據）和DDC管理；
● 預存儲9種通用模式，可存儲和調用模式；
● 具有掉電記憶功能帶有斷電現場保護功能；
● 支持多種控制方式，以太網、RS-232、前面板按鍵控制、紅外遙控等；
● 采用可編程邏輯, 程邏輯陳列電路，任意交互切換；
● 信號長距離傳輸失真補償技術；
● 支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有效的信號接入；

產品選型：

產品型號	產品參數
LH60-HDMI4-4	4進4出高清HDMI矩陣，6.5G帶寬，EDID處理，面板/紅外/RS-232控制。

技術參數：

視頻
帶寬	165MHz, 全數字
大支持分辨	1920x1080@60Hz
位時鐘抖動	(Clock Jitter) <0.15 Tbi
位上升時間(Risetime )	<0.3Tbit (20%-80%)
位下降時間(Falltime)	<0.3Tbit (20%-80%)
大傳輸延時	5nS(±1nS)
切換速度	50 ns(長時間)
信號類型	DVI 1.3規范中的 DVI-D全數字 T.M.D.S 信號
視頻輸入
接 口	DVI-I
信號強度	T.M.D.S +/- 0.4Vpp
小/大電平	T.M.D.S 2.9V/3.3V
阻 抗	50 歐姆
輸入EDID	使用系統默認EDID
大直流偏置誤差	15mV
視頻輸出
接 口	DVI-I
小/大電平	T.M.D.S 2.9V/3.3V
阻抗	50 歐姆
信號類型	立體聲，平衡 或非平衡接法
阻抗	輸入：>10 k歐姆（平衡或/ 非平衡接法）,輸出：50 歐姆（非平衡接法）, 100 歐姆（ 平衡接法）
大輸入電平	+19.5dBu, （平衡或/ 非平衡接法）
增益誤差	±0.1dB
大輸出電平	+19.5dBu, （平衡或/ 非平衡接法）
控制種類
串行控制接口	RS-232, 9-針母 D型 接口
波特率與協議	波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位
串行控制口結構	2 = TX, 3 = RX, 5 = GND
以太網控制接口	RJ-45母接口（可選控制接口配件）TCP/IP
以太網控制速率	自適應10M或100M,全雙工或半雙工
無線WIFI技術參數
無線標準	IEEE9=802.11b/g/n
無線頻率范圍	2.412GHZ~2.484GHZ
無線發射功率	802.11b:+16 +/-2dBm(@11Mbps);802.11g:+14 +/- 2dBm(@54Mbps);802.11n:+13 +/-2dBm(@HT20,MCS7)
WIFI接受靈敏度	802.11b: -93dBm(@11Mbps,CCK);802.11g: +85dBm (@54Mbps,OFDM);802.11n: +82dBm(@HT20,MCS7)
無線網絡類型	STA/AP/STA+AP
WIFI安全機制	WEB/WPA-PSK/WPA2-PSK
WIFI加密類型	WEP64/WEP128/TKIP/AES
產品規格
電 源	100VAC ～ 240VAC, 50/60 Hz, 自適應電源
溫 度/濕 度	儲存、使用溫度: -20°~70°C/儲存、使用濕度:10% ~90%

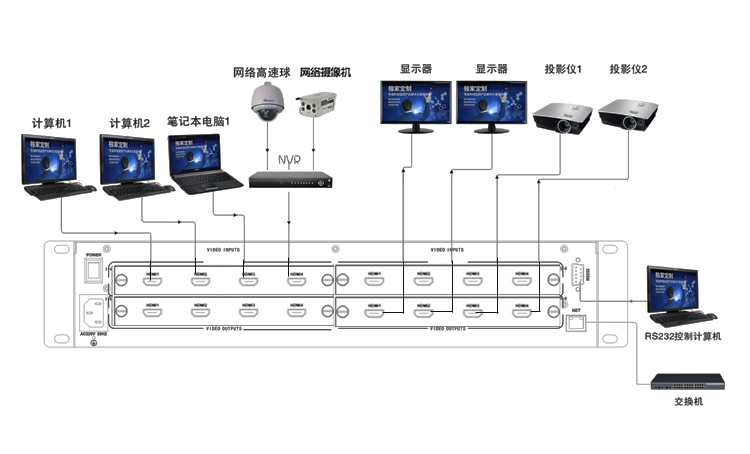

系統示意圖：

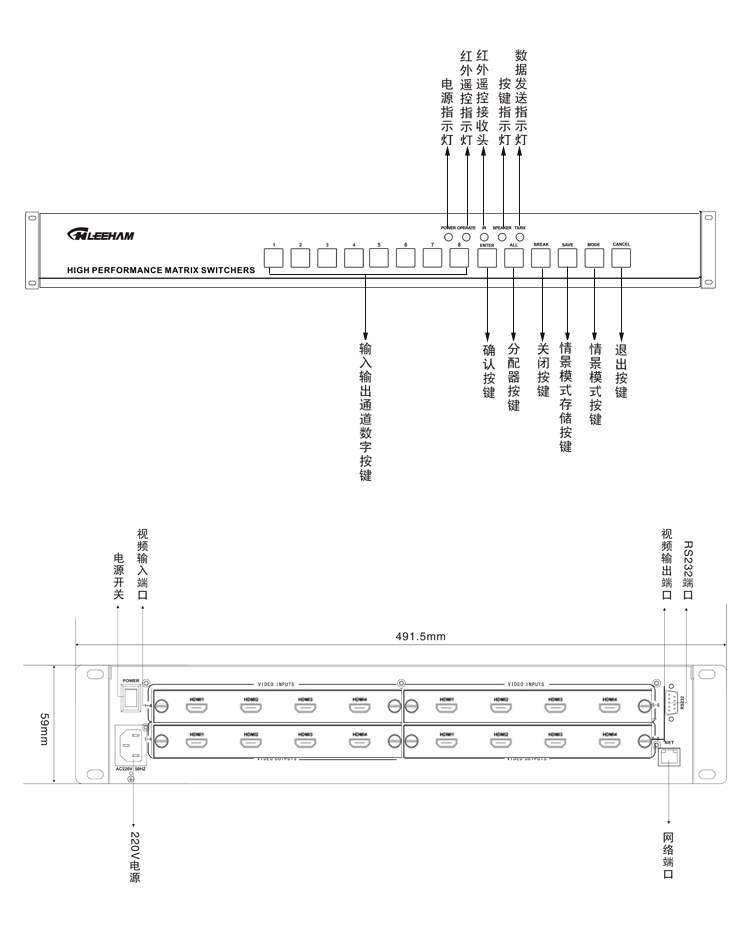

面板圖：
