36進36出HDMI矩陣切換器是一款傳輸HDMI視頻信號的矩陣切換設備，支持HDCP 1.3、與及DVI 1.0協議。支持12位色深的所有HDTV分辨率包括108p/60，以及高達1920X1200的PC的分辨率。對長距離的HDMI電纜進行補償，減少所需附加的輸入信號處理設備數量。此矩陣能夠出色的將HDMI視頻及多路數字音頻信號通過HDMI線傳輸到顯示設備上。產品廣泛應用于大屏幕顯示工程、多媒體教學、報告廳、軍事指揮控制中心、交通監控、酒店、多媒體會議室、影音展示廳等場合。
LH60-HDMI36-36數字矩陣采用新型的LCD面板顯示和輕觸式按鍵確保狀態顯示更加直觀，更加合理，設備操作更加簡便。采用液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，直觀方便。

產品特點：
● 支持Android、IOS等不同操作系統的智能平板、手機APP控制，使用智能平板、手機直接通過無線的方式實現信號源選擇、切換、預案調用等操控。填補了音視頻行業針對智能平板、手機無法直接通過無線的方式來控制整個項目的需求空缺。
● 采用高速數字交換技術，信號總線頻率高達25G，完美解決串擾、重影與拖尾現象。100%真實重現輸入信號的視頻效果；
● 智能識別不同的輸入輸出板卡，在熱插拔過程中自動關閉和打開板卡電源，防止電源對板卡的沖擊損壞。
● 模塊化的設計, 可支持系統處理模塊的熱插拔，設備主控CPU支持熱備份，雙備份冗余電源支持電源熱備份、風扇等模塊隨意更換。
● 多種不同的預案可滿足不同客戶的要求。
● 設備面板液晶實時顯示設備的運行狀態和溫度信息。
● 具有網絡搜索和無線搜索功能。
● 具有WiFi、APP和路由模式。
● 網絡支持C/S和B/S二種模式。
● 可通過web瀏覽器控制。
● 支持HDCP管理，兼容DVI 1.0和HDMI 1.4；
● 內置EDID（擴展顯示標識數據）和DDC管理；
● 預存儲9種通用模式，可存儲和調用模式；
● 具有掉電記憶功能帶有斷電現場保護功能；
● 支持多種控制方式，以太網、RS-232、前面板按鍵控制、紅外遙控等；
● 采用可編程邏輯, 程邏輯陳列電路，任意交互切換；
● 信號長距離傳輸失真補償技術；
● 支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有效的信號接入；

產品選型：

產品型號	產品參數
LH60-HDMI20-4	20進4出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI20-8	20進8出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI20-12	20進12出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI20-16	20進16出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI20-20	20進20出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI24-4	24進4出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI24-8	24進8出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI24-12	24進12出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI24-16	24進16出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI24-20	24進16出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI24-24	24進24出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI28-4	28進4出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI28-8	28進8出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI28-12	28進12出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。。
LH60-HDMI28-16	28進16出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI28-20	28進16出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI28-24	28進24出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI28-28	28進28出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI32-4	32進4出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI32-8	32進8出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI32-12	32進12出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI32-16	32進16出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI32-20	32進20出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI32-24	32進24出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI32-28	32進28出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI32-32	32進32出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI36-4	36進4出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI36-8	36進8出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI36-12	36進12出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI36-16	36進16出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI36-20	36進20出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI36-24	36進24出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI36-28	36進28出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI36-32	36進32出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。
LH60-HDMI36-36	36進36出高清HDMI矩陣，6.5G帶寬，EDID處理，前面板帶LED液晶顯示通道切換信息。面板/紅外/RS-232控制。

 技術參數：

視頻
協議	支持HDCP1.3協議，支持HDMI1.3協議，兼容DVI1.0協議
像素帶寬	165MHz, 全數字
接口帶寬	6.75Gbps
大支持分辨率	HDPC: 1920x1200P@ 60_24bit,HDTV：1920x1080P@60_36bit
大傳輸延時	5nS(±1nS)
切換速度	200 ns(長時間)
信號類型	HDMI 1.3規范中的 HDMI-A全數字 T.M.D.S. 信號
視頻輸入
接 口	HDMI-A母接口
信號強度	T.M.D.S +/- 0.4Vpp
小/大電平	T.M.D.S 2.9V/3.3V
阻 抗	50 歐姆
輸入EDID	EDID現場可擦寫
大直流偏置誤差	15mV
建議大輸入距離	小于20米，在1920x1080@60時 （推薦使用認證過的DVI專用線材，如Molex TM 的線材）
視頻輸出
接 口	HDMI-A母接口
小/大電平	T.M.D.S 2.9V/3.3V
阻抗	50 歐姆
建議大輸出距離	小于10米，在1920x1200@60時（推薦使用認證過的HDMI專用線材，如Molex TM 的線材）
控制種類
串行控制接口	RS-232, 9-針母D型接口
波特率與協議	波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位
串行控制口結構	2 = TX, 3 = RX, 5 = GND
以太網控制接口	RJ-45母接口（可選控制接口配件）
以太網控制協議	TCP/IP
以太網控制速率	自適應10M或100M,全雙工或半雙工
無線WIFI技術參數
無線標準	IEEE9=802.11b/g/n
無線頻率范圍	2.412GHZ~2.484GHZ
無線發射功率	802.11b:+16 +/-2dBm(@11Mbps);802.11g:+14 +/- 2dBm(@54Mbps);802.11n:+13 +/-2dBm(@HT20,MCS7)
WIFI接受靈敏度	802.11b: -93dBm(@11Mbps,CCK);802.11g: +85dBm (@54Mbps,OFDM);802.11n: +82dBm(@HT20,MCS7)
無線網絡類型	STA/AP/STA+AP
WIFI安全機制	WEB/WPA-PSK/WPA2-PSK
WIFI加密類型	WEP64/WEP128/TKIP/AES
產品規格
電 源	100VAC ～ 240VAC, 50/60 Hz
溫 度/濕 度	儲存、使用溫度: -20°~70°C/儲存、使用濕度:10% ~90%

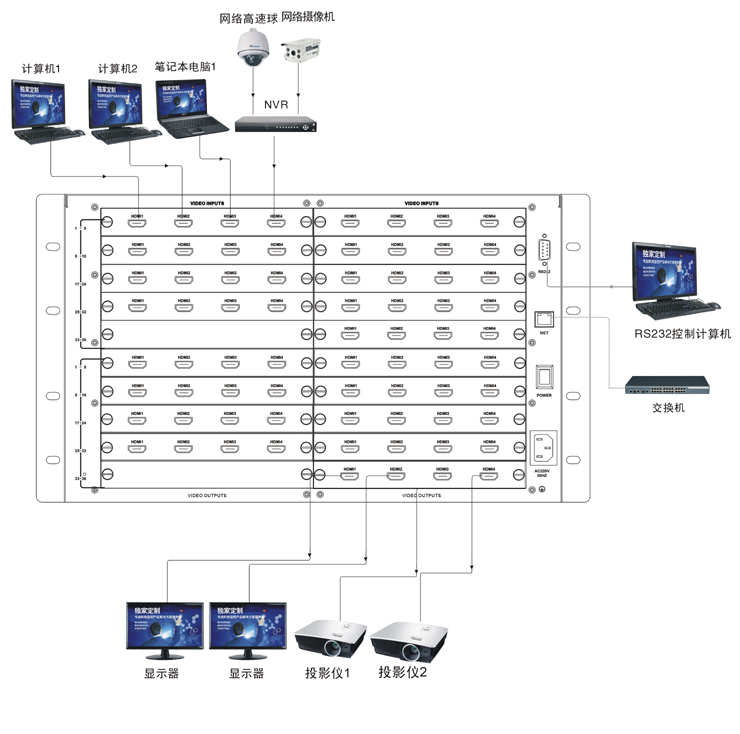

系統示意圖：

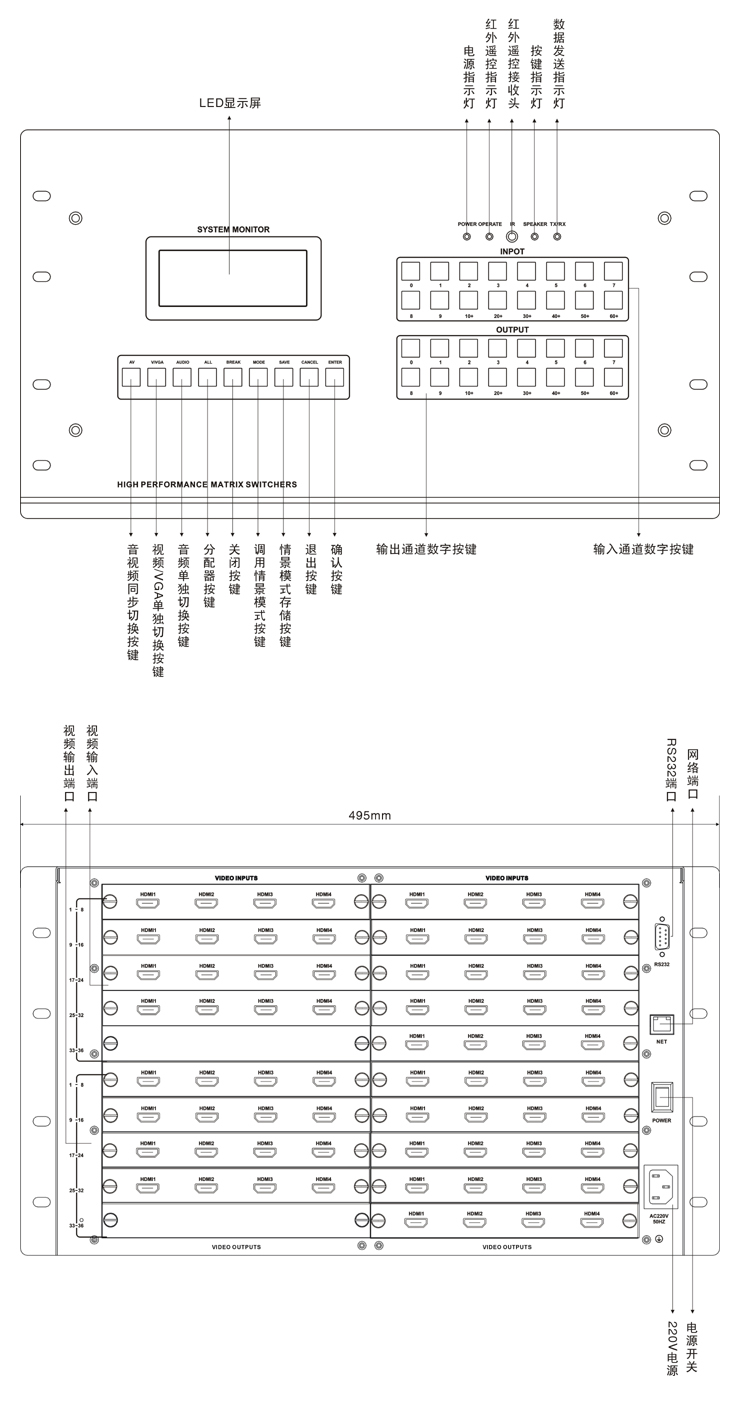

面板圖：
