LH60-SDI系列矩陣切換器是專門為SDI數字音視頻信號顯示切換而設計的高清智能矩陣設備.具有RS-232通訊接口和網絡接口，方便與電腦或各種遠端控制設備連接應用。視頻矩陣主機產品廣泛應用于大屏幕顯示工程、多媒體教學、報告廳、軍事指揮控制中心、交通監控、酒店、多媒體會議室、影音展示廳等場合。
LH60-SDI數字矩陣采用新型的LCD面板顯示和輕觸式按鍵確保狀態顯示更加直觀，設備操作簡便。

產品特點：
●  采用ARM處理器，運行速度更快，系統更穩定 ；
●  采用FPGA可編程邏輯陣列電路，性能更穩定；
●  采用美國TI公司數字視頻處理芯片，圖像特別清晰；
●  大數據速率達4.25Gbps的超高帶寬傳輸；
●  矩陣切換器采用信號長距離傳輸失真增益補償技術；
●  采用藍色矩陣式顯示屏，全中文顯示工作狀態
●  內置輪循切換功能，能任意設定間隔時間和通道
●  內置16組場景存儲功能，能直接在面板操作
●  帶有自動均衡技術，支持HDTV兼容；
●  SDI數字音視頻輸入和輸出端采用BNC母接口；
●  帶有斷電現現場切換記憶保護、視頻同步或分離切換等功能。

技術參數：

SDI視頻
應用標準	SMPTE 259M,SMPTE 292M, SMPTE424M, ITU-R BT.601, ITU-R BT.1120
視頻格式	270Mbps SDI .485 Gbps HD-SDI和2.97Gbps 3G-SDI
數據頻率	19Mbps 到4.5 Gbps
幅度	0.8Vp-p±10%
上升/下降時間	400-700ps
沖過	<10%
移動	<540ps±10%
小/大電平	0.5V to 1.0 Vp-p
大傳輸范圍	HD:200m.SD:400m 推薦使用認證過的SDI專業線纜 如：Belden 1694A
SDI視頻輸入
接 口	BNC母接口
回波損耗	<-15dB,DC@1MHz to 1.5GHz
直流補償大	±5mV
阻 抗	75歐姆
輸出阻抗	75 歐姆
SDI視頻輸出
接 口	BNC母接口
輸出阻抗	75歐姆
阻抗	75 歐姆
回波損耗	<-15dB,DC@1MHz to 1.5GHz
直流補償	大±5mV
RS-232控制接口
串行控制接口	RS-232, 9-針母D型接口
波特率與協議	波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位
串行控制口結構	2 = TX, 3 = RX, 5 = GND
以太網控制接口（選配）	RJ-45母接口
以太網控制協議	TCP/IP
以太網控制速率	自適應10M或100M,全雙工或半雙工
無線WIFI技術參數
無線標準	IEEE9=802.11b/g/n
無線頻率范圍	2.412GHZ~2.484GHZ
無線發射功率	802.11b:+16 +/-2dBm(@11Mbps);802.11g:+14 +/- 2dBm(@54Mbps);802.11n:+13 +/-2dBm(@HT20,MCS7)
WIFI接受靈敏度	802.11b: -93dBm(@11Mbps,CCK);802.11g: +85dBm (@54Mbps,OFDM);802.11n: +82dBm(@HT20,MCS7)
無線網絡類型	STA/AP/STA+AP
WIFI安全機制	WEB/WPA-PSK/WPA2-PSK
WIFI加密類型	WEP64/WEP128/TKIP/AES
產品規格
電 源	100VAC ～ 240VAC, 50/60 Hz, 自適應電源
溫 度/濕 度	儲存、使用溫度: -20°~70°C/儲存、使用濕度:10% ~90%

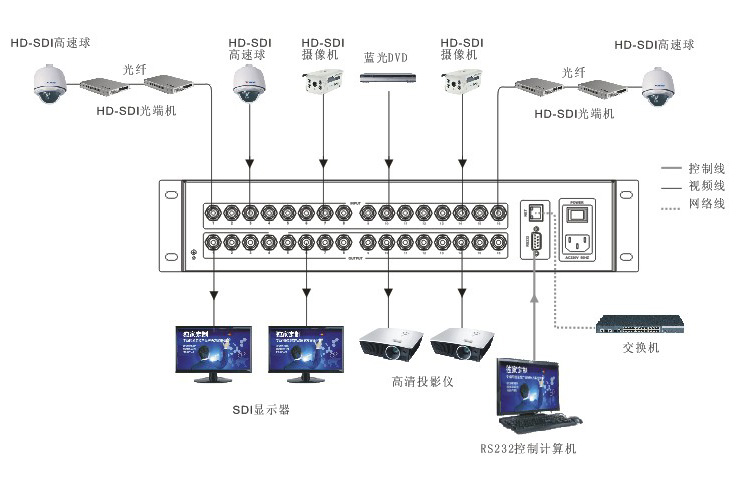

系統示意圖：

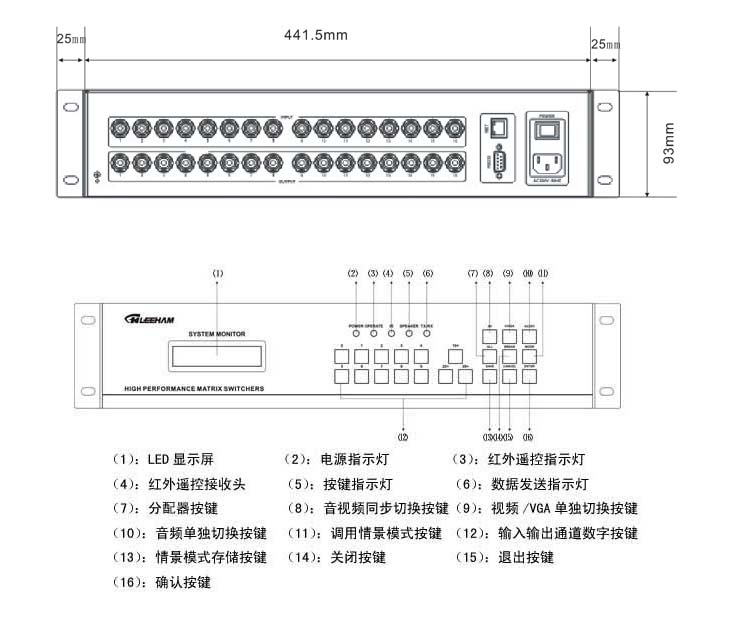

面板圖：
